Software adecuado tanto para fresadoras como para tornos, puede utilizarse para máquinas roto-basculantes hasta los más complejos centros de mecanizado continuo de 5 ejes. Sencillo e intuitivo, no requiere conocimientos técnicos avanzados para su uso e incluye ayuda en línea para asistir al usuario en todas las fases del proceso.

Versiones de software.

Descubra las distintas versiones disponibles para la industria del metal.

Essential

Standard

Advanced 3-axis

Advanced Multiaxis

Ultimate

Lathe 2-axis

Diseño.

Módulos CAD 2D y 3D con funciones para crear, editar y transformar entidades geométricas 2D y 3D.

CAD 2D

Dibujo y editación de geometrías 2D en planos de trabajo
Gestión modo de construcción
Compatibilidad con la asignación de fuentes TrueType Windows
Dimensionamiento
Impresión vectorial

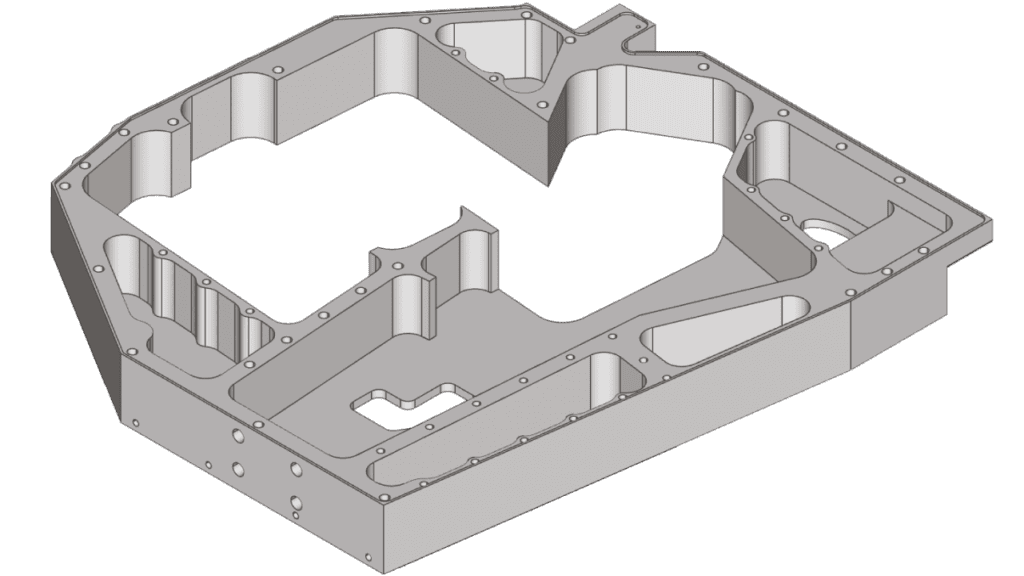

CAD 3D

Creación de primitivos 3D, modelos sólidos y de superficies basados en NURBS y mallas
Reconocimiento de características con extracción de perfiles de cavidades, rebajes
Proyección y envolvente de geometrías en superficies
Modelado simplificado de piezas estandarizadas

Importación desde CAD externo

Interfaces para importar archivos en los siguientes formatos: DXF, DWG, IGES, 3DS, STEP, STL, OBJ, Rhino3D.

Archivos de herramientas.

Entorno de gestión de archivos de herramientas en una o varias tablas que se pueden configurar como se desee.

Tipo de herramientas compatibles:

Fresas cilíndricas, esféricas o toroidales, cónicas y de grabado
Herramientas de mecanizado de agujeros (taladrados, machos, escariadores y mandriles)
Herramientas de torneado (genéricas, de tronzado y de roscado)
Gestión de tablas con impresión, exportación e importación

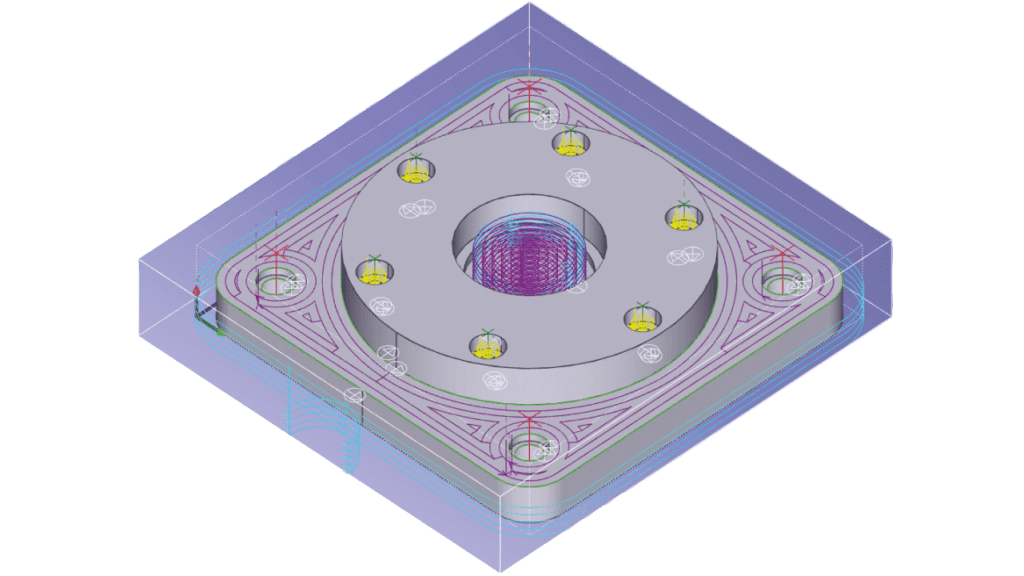

Mecanizado 2.5D.

Amplio conjunto de estrategias de mecanizado 2.5D.

Contorneado: paredes verticales o perfiladas
Vaciado: paredes verticales o perfiladas, alta velocidad
Grabación 3D de textos y logotipos
Recuperación automática de material residual
Aplanamiento
Ciclos fijos
Fresado de taladros

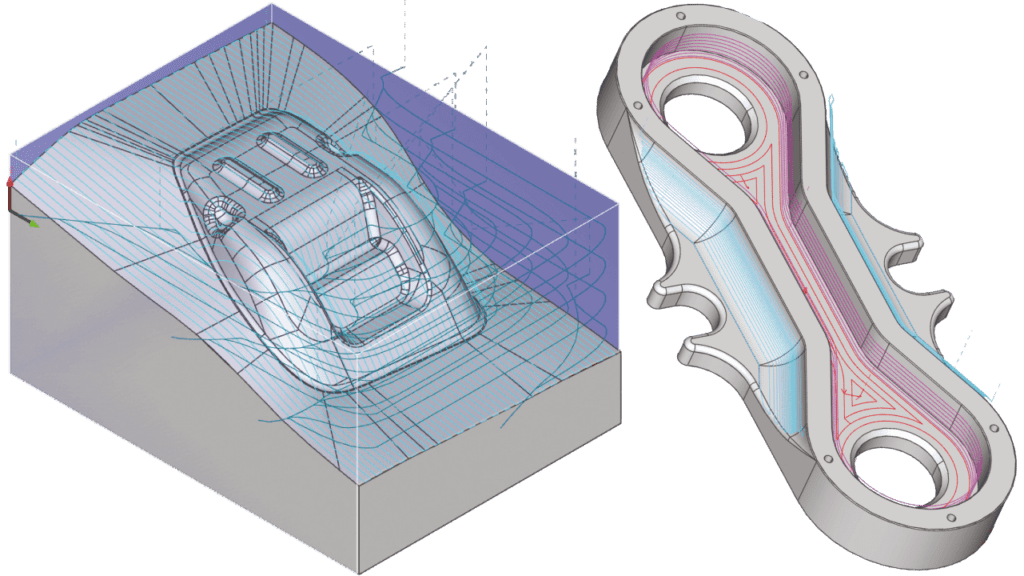

Mecanizado 3D 3+2 en planos posicionados.

Mecanizado 3D para máquinas herramienta de 3/4/5 ejes con ejes de orientación indexados.

Estrategias de desbaste de superficies: en terrazas, alta velocidad.
Estrategias de acabado de superficies: pasadas paralelas, contornos Z, Z helicoidal, entre 2 curvas, zonas planas, lápiz, altura de cresta constante, offset de bordes de superficie.
Estrategias de acabado de curvas proyectadas sobre superficies: offset de curva, radial, espiral, a lo largo de curvas guía.
Estrategias de alta velocidad (HSM) con trayectorias uniformes y uso constante de la herramienta en el material.
Estrategias para el mecanizado de curvas 3D.
Funcionalidad avanzada para el recálculo automático del material residual.
Conversión de mecanizado 3D a mecanizado de 4/5 ejes.

Mecanizado 4/5 ejes continuos e interpolados.

Mecanizado multiejes para centros de mecanizado continuo de 5 ejes.

Estrategias de desbaste de superficies: pasadas paralelas, multieje.
Estrategias de acabado de superficies: pasadas paralelas, contornos Z, Z helicoidal, entre dos curvas, zonas planas, lápiz, pasadas perpendiculares a curva, pasadas paralelas a curvas de borde.
Estrategias de acabado de curvas proyectadas sobre superficies: offset de curva, radial, espiral, a lo largo de curvas guía.
Estrategias de mecanizado del lado de la herramienta (SWARF).
Estrategias de mecanizado de curvas 3D.

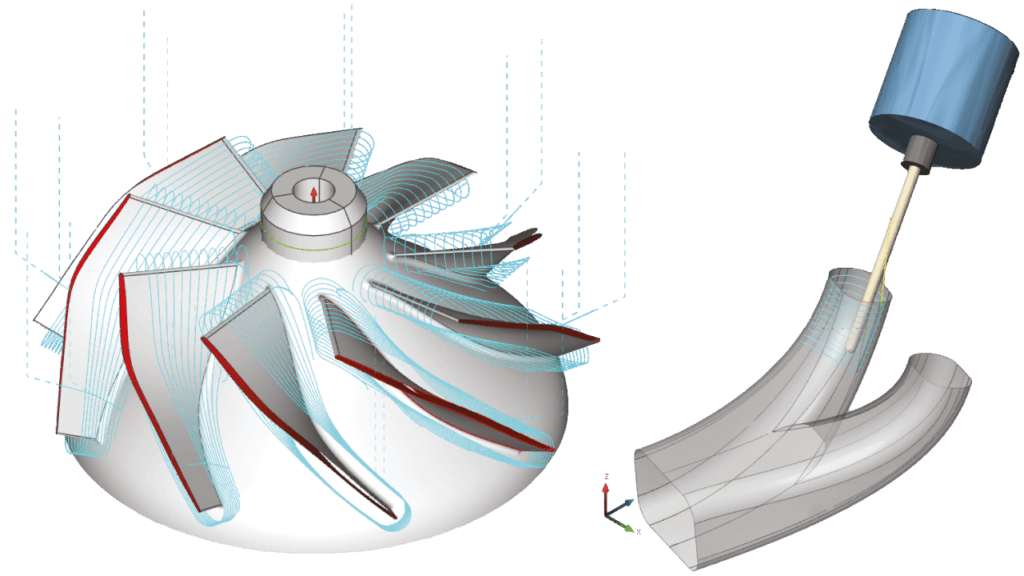

Estrategias de aplicaciones especiales: mecanizado de álabes y turbinas (Impeller), mecanizado de tubos socavados (Port).
Estrategias de control del eje de la herramienta: normal a la superficie, inclinado respecto a la dirección de corte, inclinado a través de un punto, inclinado a través de una curva, etc.
Funcionalidad avanzada para el recálculo automático del material residual.
Control total de la orientación del eje de la herramienta con la posibilidad de gestión del punto de contacto de la herramienta y limitación de la inclinación.

Mecanizado con torno.

Módulo dedicado al mecanizado programable en tornos de 2 ejes.

Estrategias de torneado:

Desbaste
Vaciado
Fresado frontal
Acabado
Ranurado
Tronzado
Roscado

Ciclos fijos:

Taladrado axial
Roscado axial

Simulación.

Entorno de simulación gráfica integrada para la verificación inmediata de los resultados del mecanizado.

Simulación de pieza

Verificación de los resultados de todos los tipos de mecanizado disponibles, desde 2.5D hasta 5 ejes, comprobando las colisiones tanto en la pieza en bruto como en el modelo acabado.
Dos modalidades disponibles: trayectoria de la herramienta (solo trazado de la herramienta) y remoción de material.

Simulación de máquina

Módulo opcional que ofrece una representación virtual de toda la máquina herramienta, mostrando el movimiento de todos los ejes, lineales y giratorios.
Verificación del respeto de los finales de carrera de los ejes.
Detección de colisiones con herramientas y diversas piezas móviles.

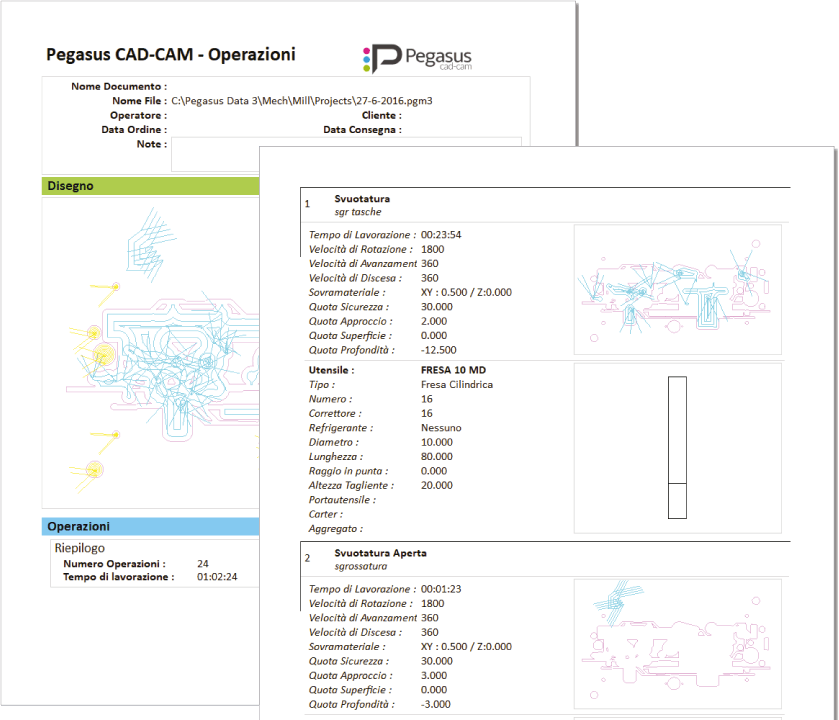

Informe.

Módulo integrado para la gestión de plantillas de informes/impresiones de proyectos, útil durante la configuración de la máquina.

Lista de operaciones aplicadas
Datos de las herramientas
Tiempos de mecanizado
Imágenes de la pieza y de la fijación

Postprocesador.

Módulo integrado para convertir las sendas aplicadas a la pieza o piezas de trabajo al lenguaje específico del CNC utilizado.

Módulo integrado para convertir las sendas aplicadas a la pieza o piezas de trabajo al lenguaje específico del CNC utilizado.
Disponibilidad de uno o varios postprocesadores personalizados para las máquinas de un centro de mecanizado.

Versiones de software.

Versión básica para máquinas herramienta de 3 ejes.

Funciones CAD 2D
Importación de archivos CAD 2D en formatos DXF, DWG, etc.
Gestión estructurada de tablas de herramientas
Amplio conjunto de operaciones de fresado 2.5D
Ciclos fijos: taladrado, roscado, mandrinado, escariado, etc.
Simulación con renderización del resultado de las operaciones de mecanizado aplicadas

Versión adecuada para el mecanizado 2.5D y destinada a máquinas herramientas con cabezales verticales o indexables.

Funciones CAD 2D y 3D
Importación de archivos CAD 2D (formatos DXF, DWG, etc.) y 3D (formatos IGES, STEP, STL, etc.)
Gestión estructurada de tablas de herramientas
Amplio conjunto de operaciones de fresado 2.5D
Ciclos fijos: taladrado, roscado, mandrinado, escariado, etc.
Operaciones básicas de desbaste y acabado 3D
Gestión de 3+2 ejes (en planos posicionados) para máquinas con mesa roto-basculante o cabezal birotativo
Simulación sólida con remoción de material
Gestión de informes/programas de mecanizado

Módulo dedicado al mecanizado 2.5D y 3D, apto para máquinas herramienta de 3 ejes.

Funciones CAD 2D y 3D
Importación de archivos CAD 2D (formatos DXF, DWG, etc.) y 3D (formatos IGES, STEP, STL, etc.)
Gestión estructurada de tablas de herramientas
Amplio conjunto de operaciones de fresado 2.5D
Ciclos fijos: taladrado, roscado, mandrinado, escariado, etc.
Mecanizado 3D de desbaste, acabado y proyección de superficies
Funciones de recuperación y recálculo del material residual
Simulación sólida con eliminación de material y control de colisiones
Gestión de informes/programas de mecanizado

Versión destinada al mecanizado 2.5D y 3D, adecuada para máquinas herramienta de 3/4/5 ejes con ejes indexados.

Funciones CAD 2D y 3D
Importación de archivos CAD 2D (formatos DXF, DWG, etc.) y 3D (formatos IGES, STEP, STL, etc.)
Gestión estructurada de tablas de herramientas
Amplio conjunto de operaciones de fresado 2.5D
Ciclos fijos: taladrado, roscado, mandrinado, escariado, etc.
Mecanizado 3D de desbaste, acabado y proyección de superficies
Gestión de 3+2 ejes (en planos posicionados) para máquinas con mesa roto-basculante o cabezal birotativo
Funciones de recuperación y recálculo del material residual
Simulación sólida con eliminación de material y control de colisiones
Gestión de informes/programas de mecanizado

Versión superior indispensable para los centros de mecanizado de 5 ejes continuos.

Funciones CAD 2D y 3D
Importación de archivos CAD 2D (formatos DXF, DWG, etc.) y 3D (formatos IGES, STEP, STL, etc.)
Gestión estructurada de tablas de herramientas
Modelado guiado y comandos de utilidad para la gestión de levas cilíndricas
Amplio conjunto de operaciones de fresado 2.5D
Ciclos fijos: taladrado, roscado, mandrinado, escariado, etc.
Mecanizado 3D de desbaste, acabado y proyección de superficies
Mecanizado 3D ampliado a 4/5 ejes continuos e interpolados
Gestión de 3+2 ejes (en planos posicionados) para máquinas con mesa roto-basculante o cabezal birotativo
Funciones de recuperación y recálculo del material residual
Simulación sólida con eliminación de material y control de colisiones
Gestión de informes/programas de mecanizado

Versión dedicada a la programación de tornos de 2 ejes.

Gestión de tornos de 2 ejes
Funciones CAD 2D
Operaciones de desbaste, torneado, ranurado, tronzado y roscado
Ciclos fijos: taladrado y roscado
Renderizado 2D del resultado con remoción de material de las operaciones de mecanizado
